Монтаж заземления в жилых домах: нормы и особенности
Безопасность электросети в частном доме или квартире начинается с правильного заземления. Его главная задача — отвести опасный ток в землю, защитив людей и технику. Разберем ключевые требования и распространенные ошибки.
Основной стандарт (ГОСТ Р 50571.5.54-2013).
- Сопротивление контура заземления не должно превышать 10 Ом для сетей 220 В.
- Для газовых котлов и молниезащиты требования жестче — до 4 Ом.
Контур заземления — это система металлических электродов (стержней, уголков, полос), соединенных между собой и заглубленных в землю, которая обеспечивает безопасный отвод опасного тока в грунт.
Устройство:
- Материалы:
- Электроды: стальной уголок (50×50×5 мм), труба (диаметр от 32 мм) или оцинкованная полоса (40×4 мм).
- Соединительная шина: та же полоса или медный провод (сечение от 10 мм²).
- Схема монтажа:

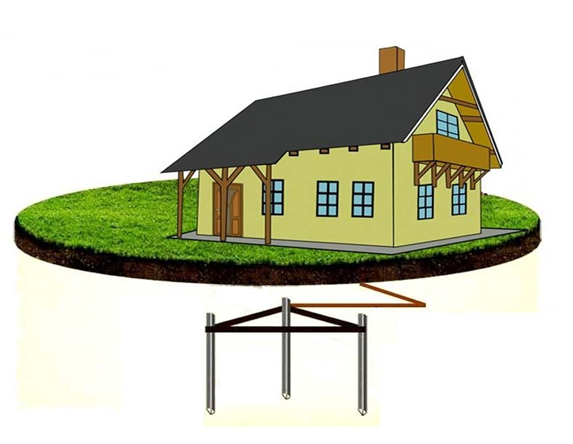

- Классический треугольник (сторона 1,2–3 м) или линейная цепочка электродов.
- Глубина забивания вертикальных электродов — 1,5–3 м (ниже уровня промерзания).
- Подключение к щитку:
- От контура к дому ведется стальная/медная полоса, которая соединяется с ГЗШ (главной заземляющей шиной).
Заземление на промышленных объектах: повышенные требования
Промышленные предприятия, подстанции и производственные цеха требуют более сложных и надежных систем заземления. Здесь речь идет не только о безопасности людей, но и о защите дорогостоящего оборудования, предотвращении простоев и соблюдении строгих государственных нормативов. Надежное заземление обеспечивает стабильную работу электроустановок, снижает риск возникновения аварийных ситуаций и способствует увеличению срока службы техники, что в конечном итоге положительно влияет на эффективность и экономическую устойчивость производства.
Сопротивление заземляющего устройства (ЗУ) должно быть:
- ≤ 4 Ом – для электроустановок до 1000 В с изолированной нейтралью (ПУЭ 1.7.104).
- ≤ 0,5 Ом – для подстанций и высоковольтных линий (ПТЭЭП, ГОСТ 12.1.030-81).
- Индивидуальные расчеты – на предприятиях с мощными энергопотребителями (генераторы, трансформаторы).
Конструктивные особенности промышленного контура заземления.
- Масштабные системы:
- Сетчатый контур – укладывается под всем зданием, состоит из пересекающихся стальных полос (40×4 мм) с шагом 3–10 м.
- Многоэлектродные системы – десятки вертикальных стержней (длиной 3–6 м), объединенных в общую сеть.
- Материалы с повышенной надежностью:
- Омедненные или нержавеющие электроды (в агрессивных грунтах).
- Глубинные заземлители (до 30 м) – для площадок с высоким удельным сопротивлением почвы.
